Java服务监控分析及案例 - 内存篇
日常工作中，经常要观测系统的各项指标使用情况，判断服务是否处于健康运行状态。观测期间，时常会想到每个指标都是如何获取的，代表着什么含义。
于是萌生了写这个系列博客的想法，本篇博客会从系统层面，Java应用层面分析命令行工具输出的含义以及用法，同时也会结合实际案例讲解。
系统内存指标
free命令及参数说明
为了便于理解，我们先来看一下常用的free命令输出的各项指标：
可以看到输出中分为物理内存Mem和交换分区Swap两行
对于其中各个参数的含义，我们可以通过man free命令来查看说明文档
- total 表示内存的总量
- used 是已使用内存的大小，包含了共享内存，其大小等于 total - free - buffers - cache
- free 是未使用内存的大小
- shared 是多个进程共享的内存大小
- buff/cache 是操作系统用来做缓存的内存占用
- available 是新进程可用内存的大小
其中total = used + free + buff/cache
不难发现其中available的值要大于free的值，这是因为available不仅包含了未使用的内存，还包含了可回收的缓存。当 free 内存不够分配使用时，cache/buffers 会释放一些供应用程序使用。
Buffer & Cache
大致了解了free命令中的参数含义，接下来将深入了解buff/cache参数代表的含义。
通过之前man free命令显示的说明文档，free的数据来源于/proc/meminfo，其中buffers和cache的数据也分别对应/proc/meminfo中的Buffers，以及proc/meminfo中的Cache和SReclaimable

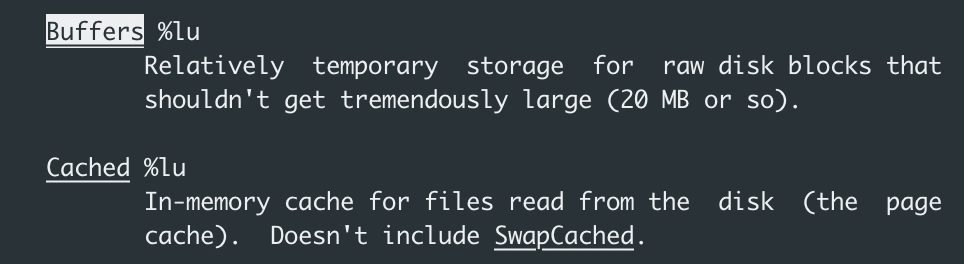

所以要想知道Buffers和Cache所代表的真正含义，我们还需要运行man proc来查找对应的说明文档
- Buffers: 是原始磁盘块的临时存储，大小应该在20MB左右，可以理解为是堆磁盘数据的缓存。
- Cached: 是对磁盘读取文件的页缓存，不包括SwapCached

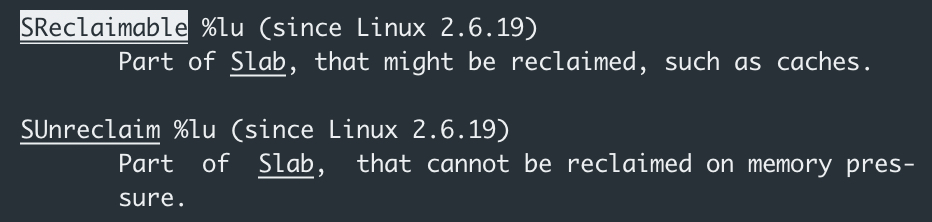

- SReclaimable: 是Slab (一种内存分配器，用于实现内核中更小粒度的内存分配) 的一部分，可能会被回收的，而不可回收的部分则是SUnreclaim
其中Buffers缓存磁盘的读写数据，Cached缓存文件系统的读写数据。使得磁盘和文件的写入更快速，同时也降低了读取数据时频繁I/O对磁盘的压力。
同时在内存空间紧张时，buffers/cache不会与应用程序争抢内存空间，只要应用程序需要更多的内存，它就把用来做磁盘页缓存的内存段归还回去，给到应用程序使用。
Swap
free中的物理内存Mem行对应的参数了解完了，接下来看一下第二行交换空间Swap代表的是什么意思。
Swap是干啥用的
Swap是磁盘上的一块区域，当进程向操作系统请求内存使用但内存不足时，操作系统会将不常访问的内存数据交换出去，放在Swap分区中，这个过程就是swap out。而当系统需要访问Swap中存储的这块内容时，系统又会将Swap上的数据加载到内存中，这个过程称为swap in。
所以有了Swap的存在，使得内存可使用的空间看起来比实际上更大了。但是Swap也是有上限的，一旦用完，系统会触发OOM-killer机制，把消耗内存最多的进程kill掉。
Swap带来的问题
即使在前面的描述中，我们看到Swap给我们带来的诸多好处，但是频繁的发生Swap也会给系统带来性能问题。
因为Swap是存在磁盘上的，而磁盘的读写速度远低于内存的读写速度，当内存不足时，可能会触发频繁的Swap，导致系统性能的下降。
由于上述Swap可能带来的潜在问题，Docker Container中默认是关闭Swap的。
Java内存分配

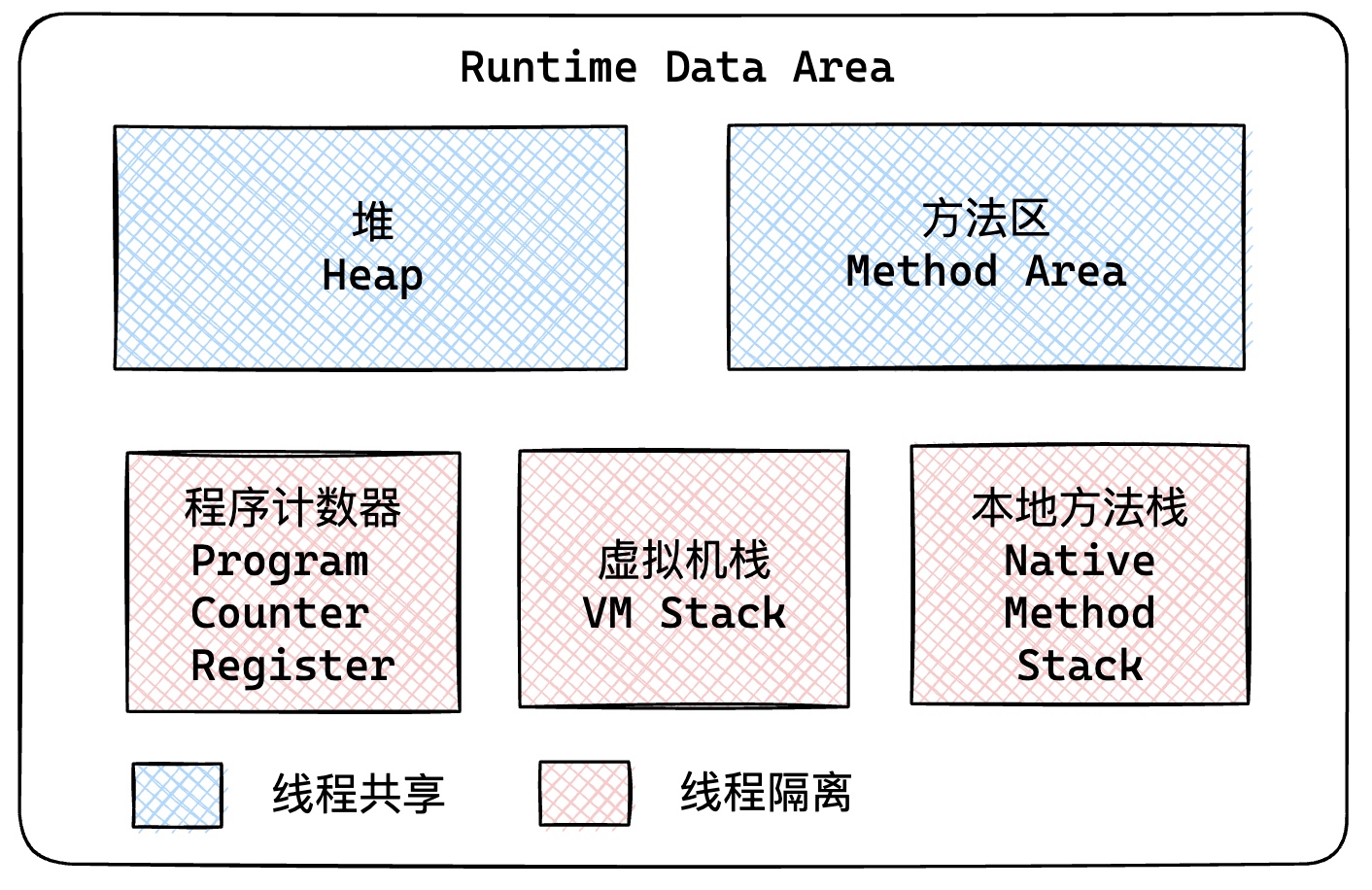

JVM内存结构

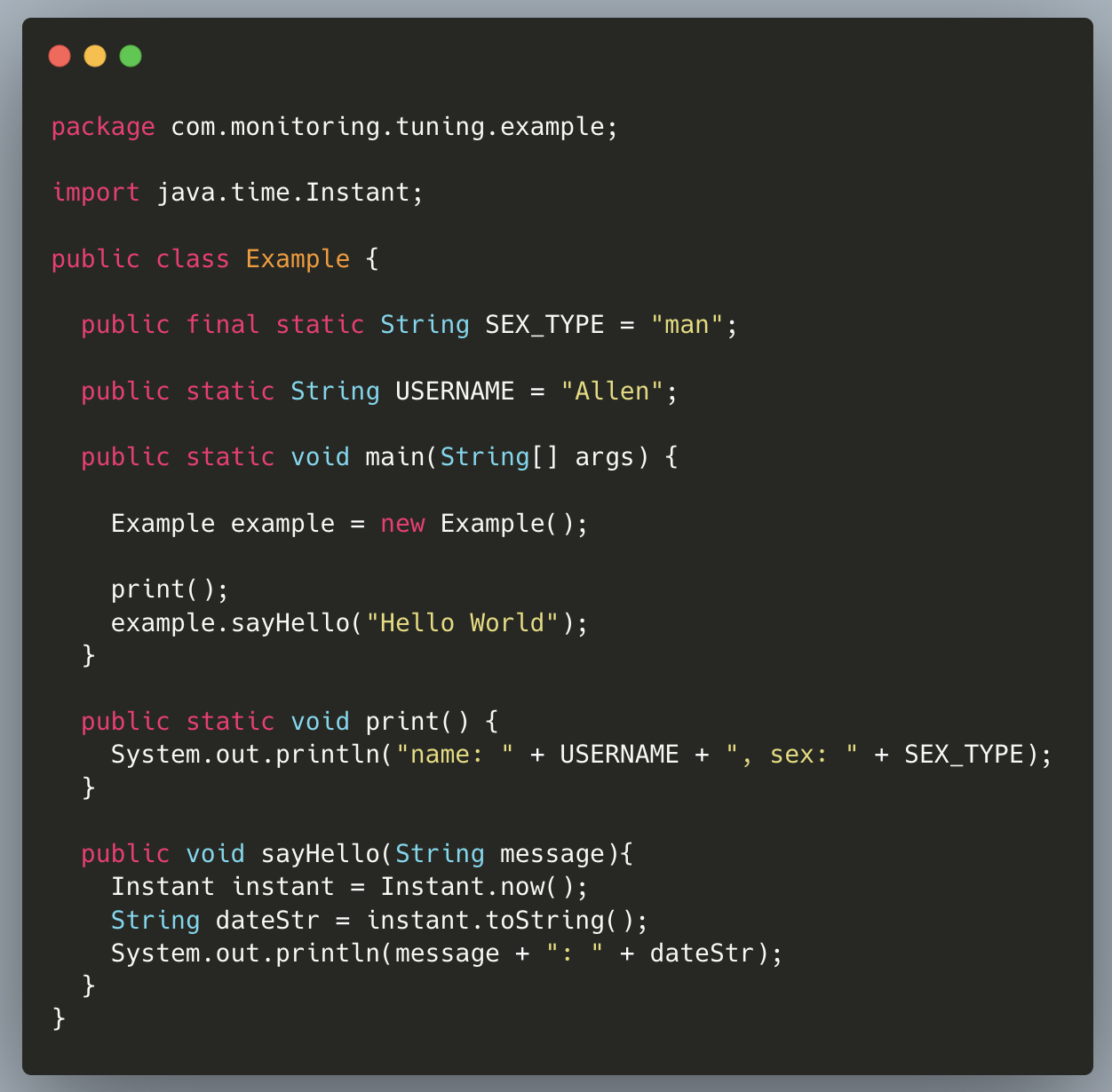

要想弄明白各个数据区存放了哪些数据，可以分析一下如下Java 代码：

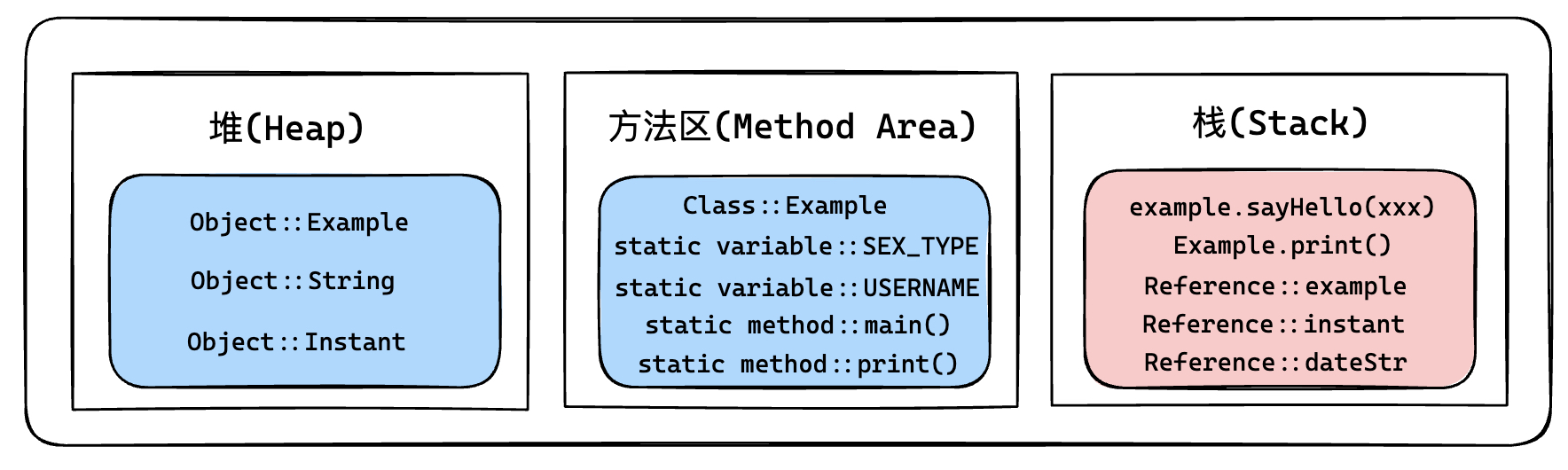

分析代码以及对应的内存分布不难得出：
- 堆：堆中主要存放的是对象实例和数组，该内存被所有线程共享。
- 方法区: 也是线程共享的内存区域，主要是用来存放已被虚拟机加载的类相关信息，包括类信息、运行时常量池、字符串常量池。类信息又包括了类的版本、字段、方法、接口和父类等信息。
- 栈: 是线程隔离的内存区域，主要用来保存方法的局部变量、操作数栈、动态链接方法和返回地址等信息，并参与方法的调用和返回。
系统层面排查思路
系统内存使用情况

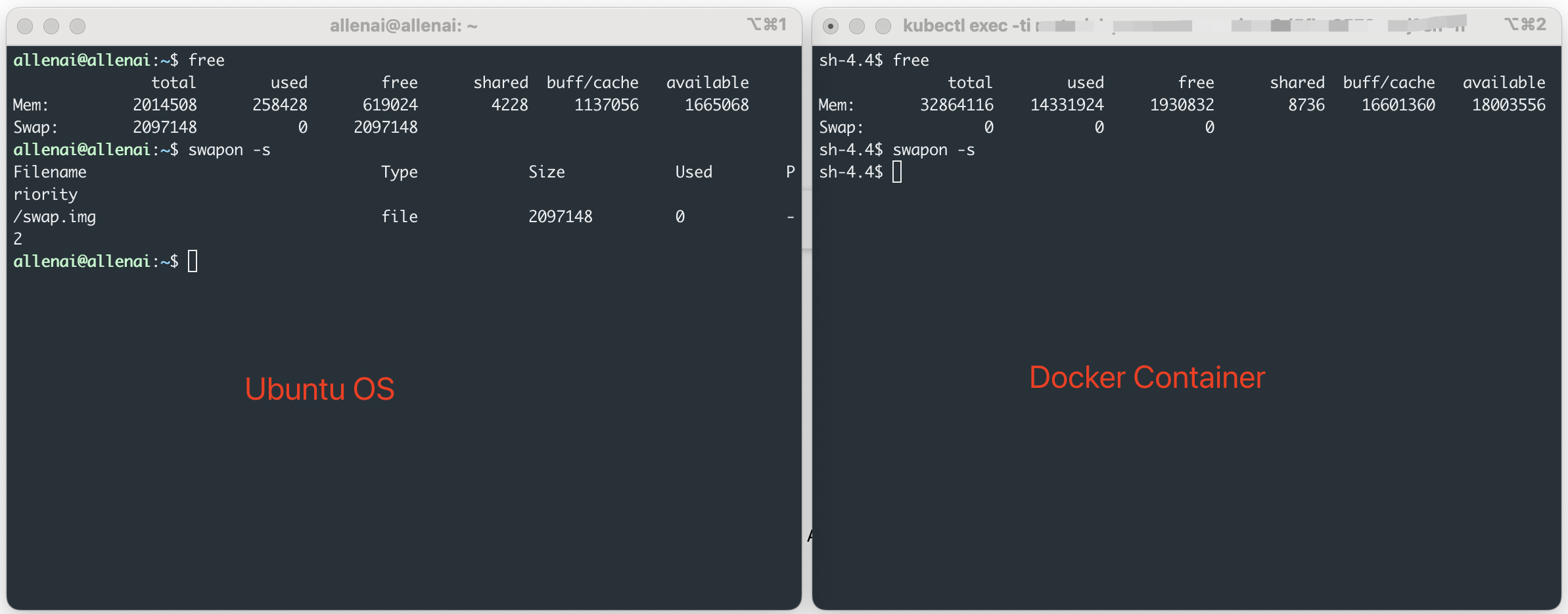

首先通过free命令查看系统整体的内存使用情况，并判断系统是否开启了Swap。
进程内存使用情况

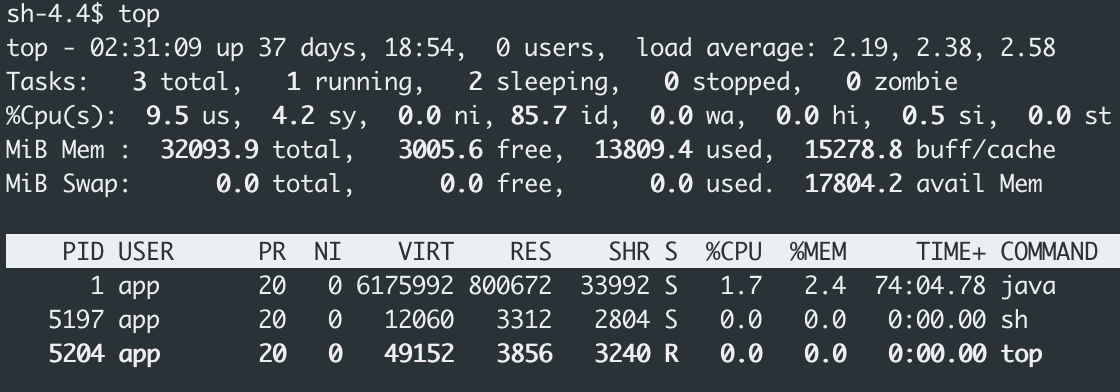

接着通过top命令观察进程列表的内存使用情况，分析哪些进程的内存使用占用最高，且在持续升高。
同时通过top命令也可以分析出系统当前负载情况，系统CPU使用情况以及各进程CPU的使用率。
内存使用动态变化情况

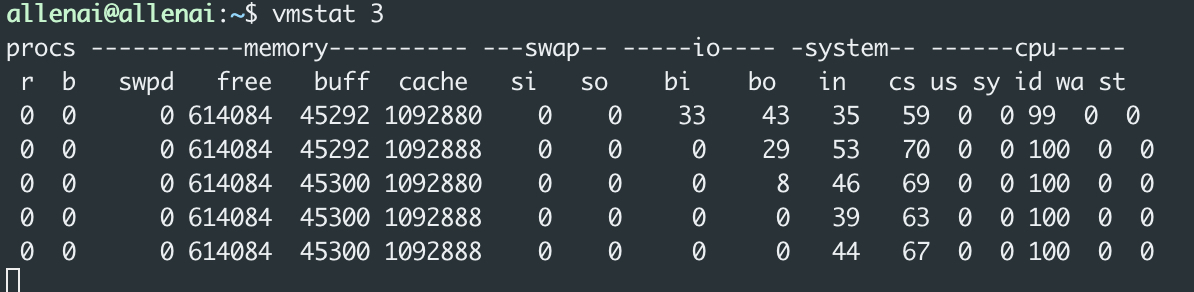

vmstat命令可以动态的打印系统的内存，CPU以及I/O的使用情况，相比于free命令，vmstat命令更关注于系统整体的动态变化。
对于复杂的系统性能问题，我们往往无法在一开始就确认问题原因，这时vmstat命令就可以帮助我们更全面的了解系统的使用情况，以便于更快速，更精准的找出root cause。
free命令也可以动态打印出系统内存使用情况，相比于vmstat，free命令会更专注于内存的信息。
案例分析
了解了内存分析相关的知识和命令工具使用，让我们来分析一个实际案例吧
代码例子

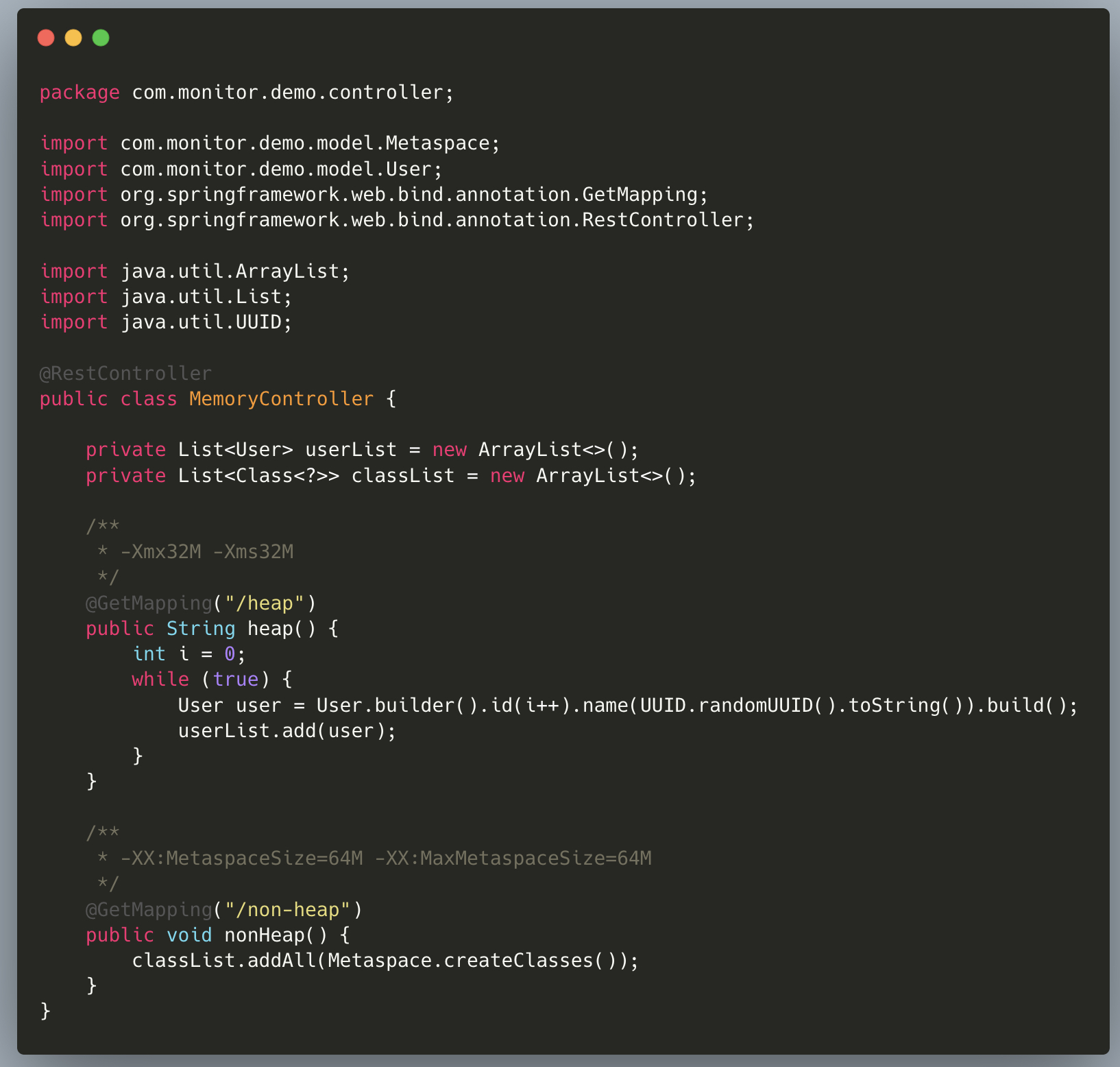

案例中分析的代码非常简单，一共就分为两个endpoint，一个是对Object的List循环append，另一个是对Class的List循环append。以此模拟Heap space OutOfMemoryError和Metaspace OutOfMemoryError的场景。
其中non-heap的创建Class的代码，是从网上找到的代码示例，主要是运用ClassLoader, ClassWriter以及Metaspace来构造Class，具体代码过长就不展示了。
Heap space OutOfMemoryError

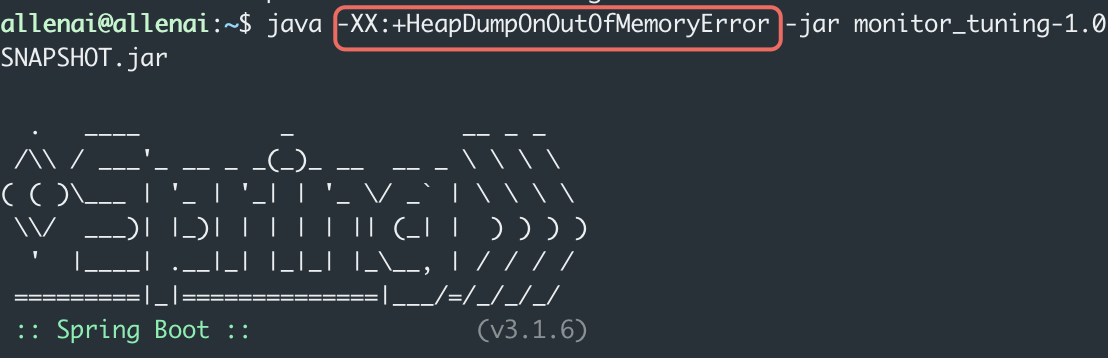

在启动Java服务时，我们加上了-XX:+HeapDumpOnOutOfMemoryError的配置，该配置可以让服务发生OutOfMemoryError时自动dump内存映像文件。
启动服务后，我们调用/heap endpoint。

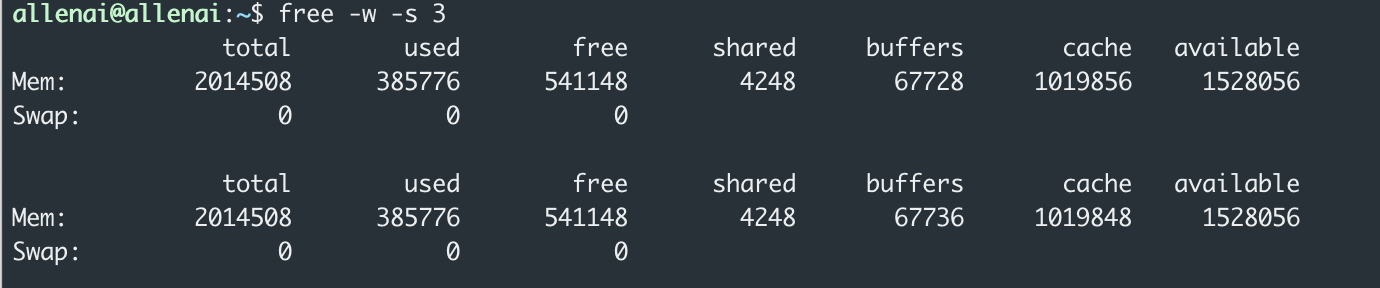

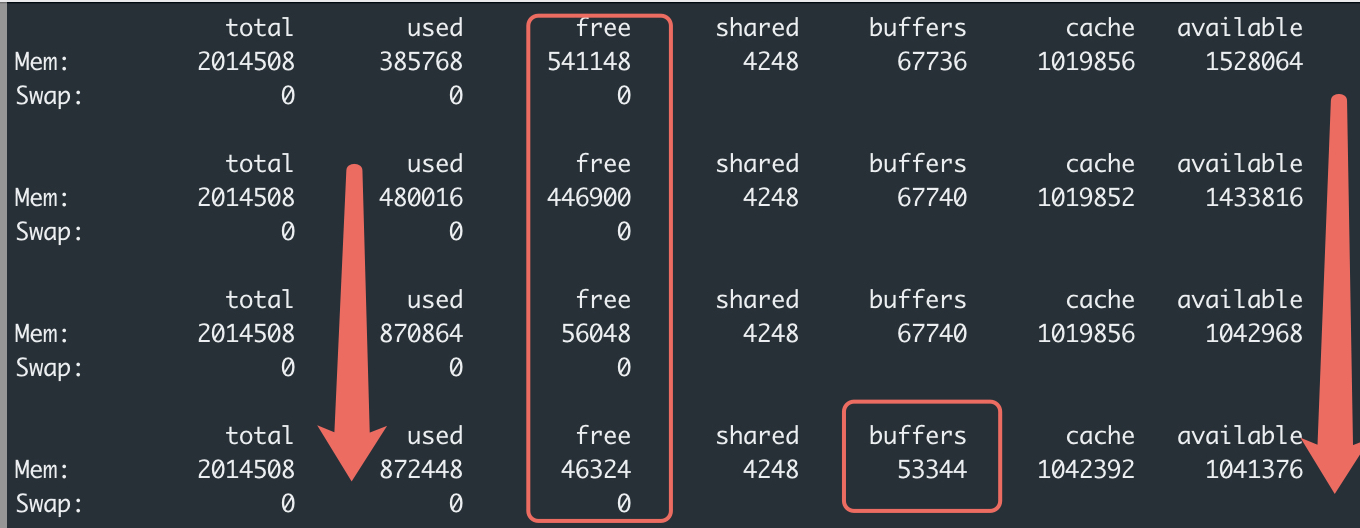

通过free命令每隔3秒打印的信息，可以看出随着/heap endpoint的调用，系统free内存在不断下降，在内存不足时，buffers区域会进行缓存回收，提供给应用服务使用。

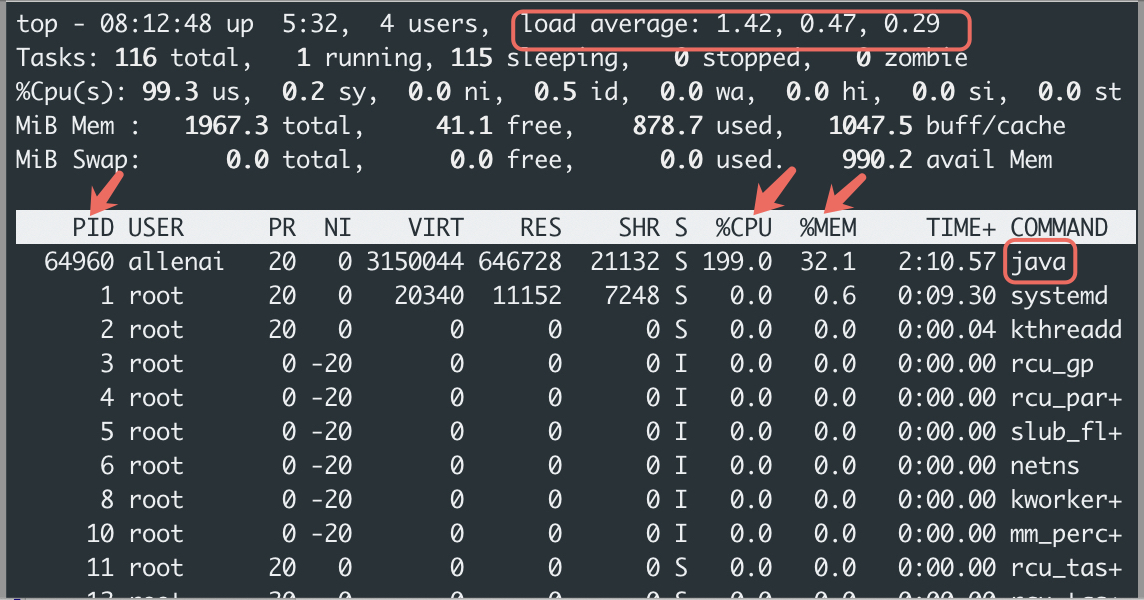

接着使用top命令观察进程内存使用情况，从输出结果可以发现PID为64960的Java进程占用了199%的CPU和32%的内存，且观察到第三行%Cpu(s)中用户空间使用率为99.3%，而内核空间使用率仅为0.2%，由此推断应用程序可能存在死循环或者阻塞调用。

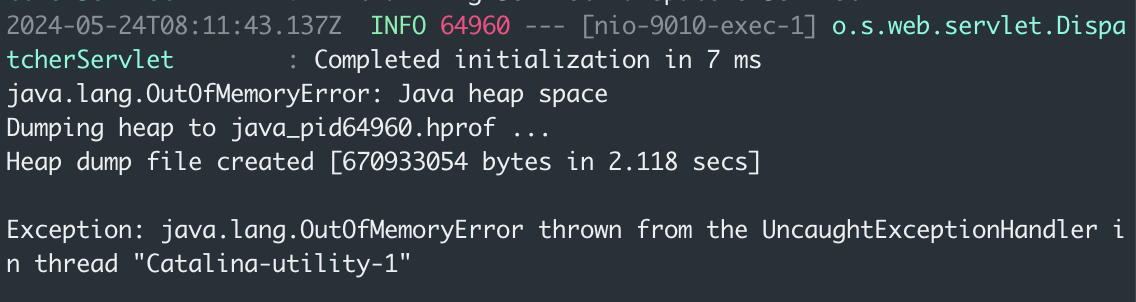

同时一段时间后，Java服务也抛出了OutOfMemoryError: Java heap space的异常，并且自动dump出内存溢出时的内存映像文件。
接着我们使用Eclipse Memory Analyze Tool (MAT)来分析一下内存映像。

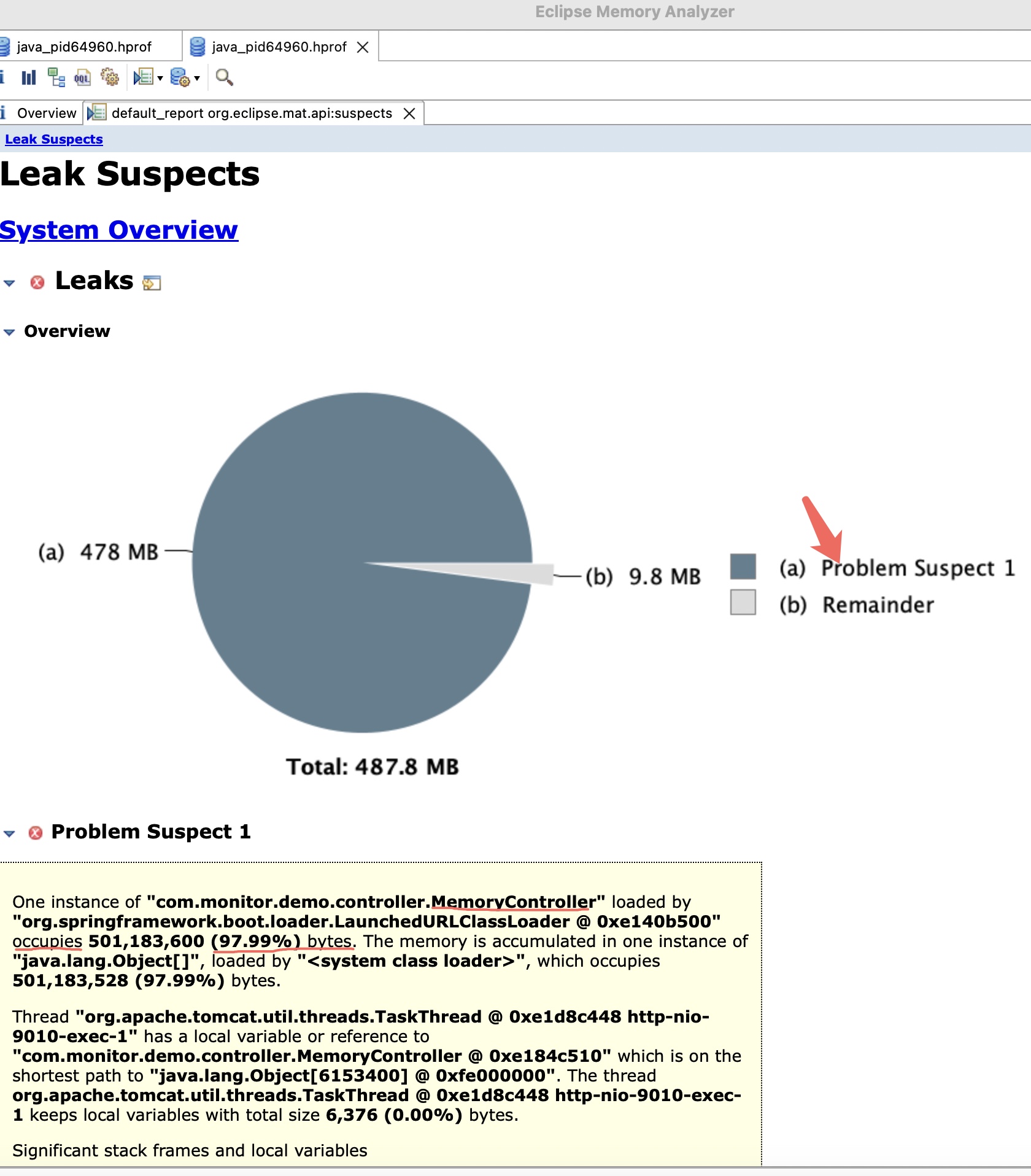

导入hprof内存映像文件，进入Leak Suspect界面，可以看到内存占用饼图和相关的Problem Suspect，从中可以很快找到占用内存最多的区域来自于MemoryController类，并且大部分为**Object[]**。

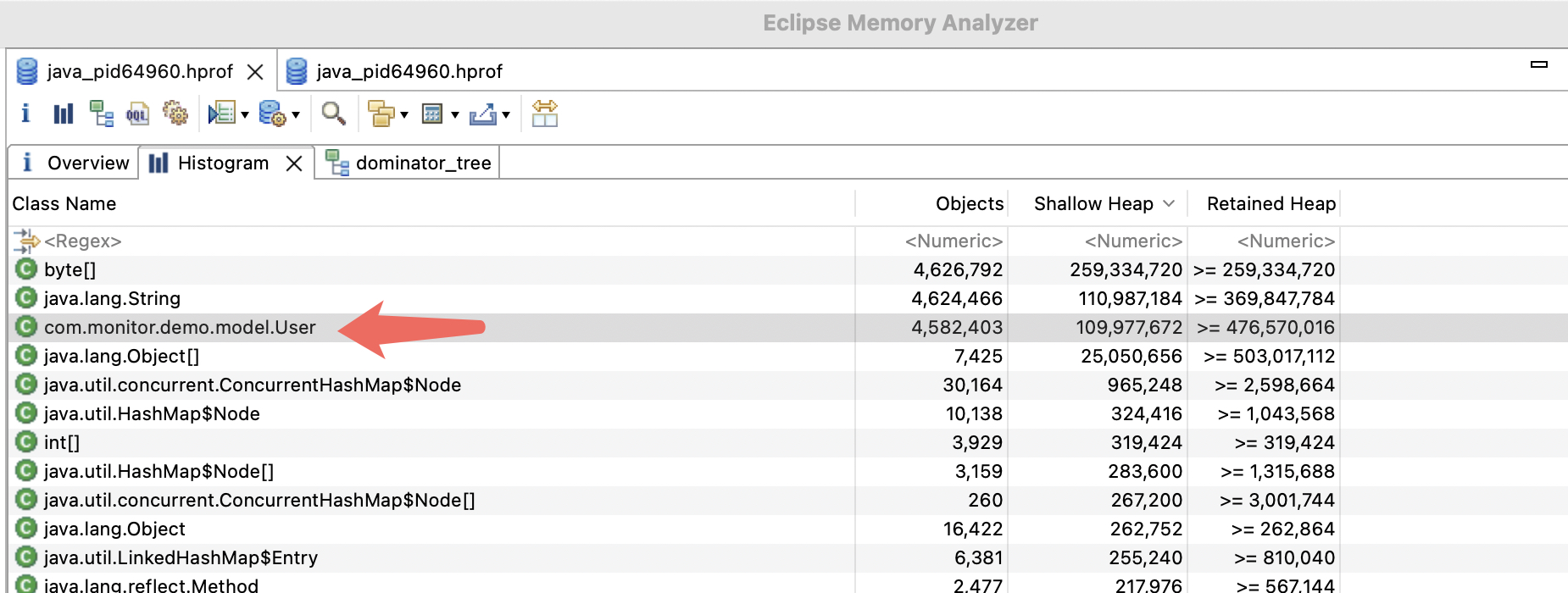

接着进入Histogram界面，可以发现占用率较高的对象是User。

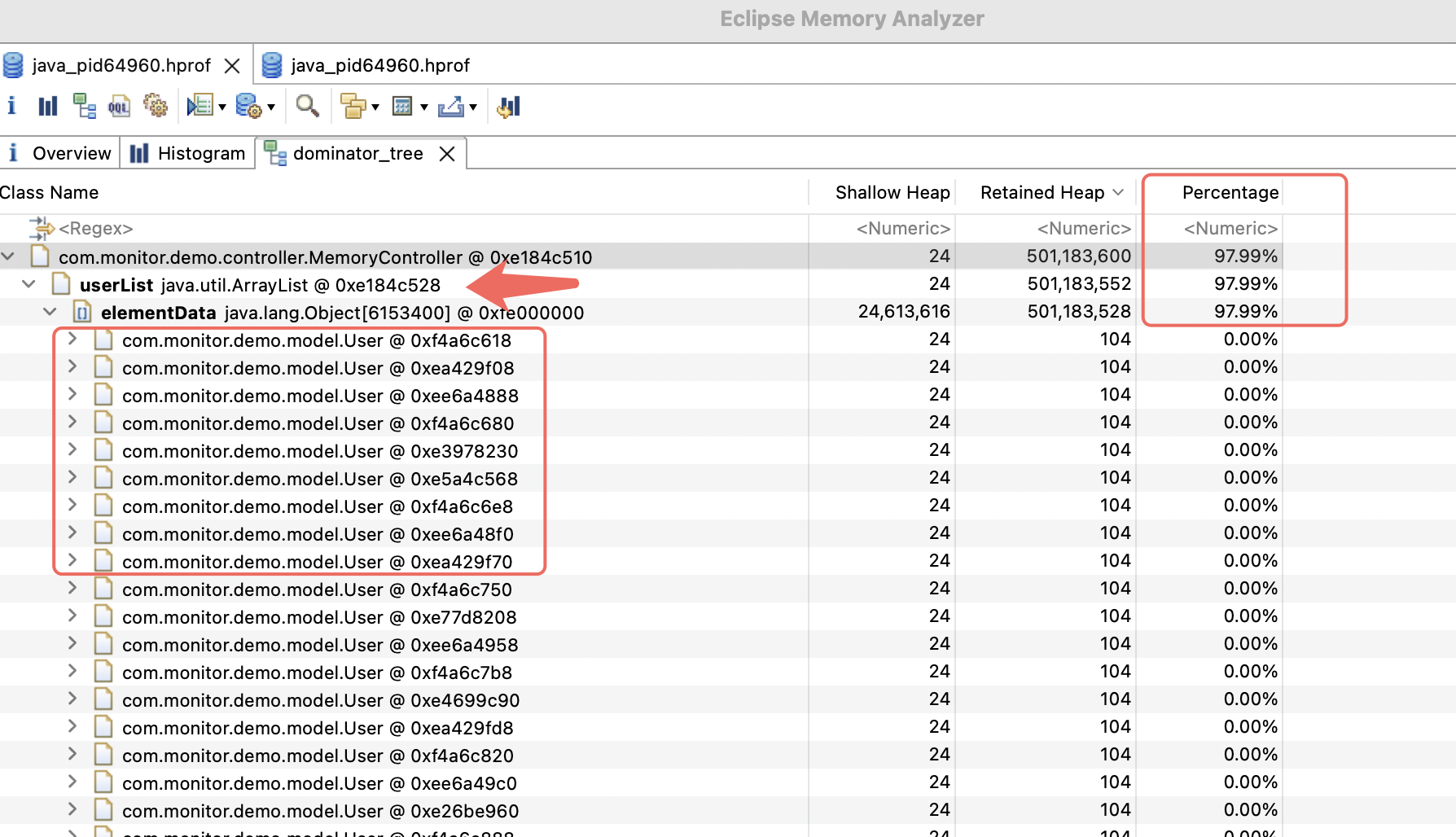

最后来到dominator_tree界面，找到占用率最高的Class并逐个展开child tree，最终可以发现内存溢出的原因是userList循环append导致的。
Metaspace OutOfMemoryError
接下来分析一下Metaspace OutOfMemoryError的案例。
为了让内存溢出的影响更明显，在运行Java服务时，增大了MetaspaceSize的值，同样的也加上了-XX:+HeapDumpOnOutOfMemoryError的配置，以便导出内存映像文件。
启动服务后，向/non-heap endpoint发起请求，并使用free -w -s 3命令观察系统内存的动态变化。
从输出结果发现，这一次当内存不足(内存使用率超过了80%)时，系统让出了更多的buff/cache区以供应用服务使用，并且惊奇的发现available的值竟然小于free的值。
通过查询Linux内核代码发现，MemAvailable的计算公式如下：
1 | MemAvailable = MemFree - LowWaterMark + (PageCache - min(PageCache / 2, LowWaterMark)) |
其中LowWaterMark由min_free_kbytes参数影响，所以当空闲内存较小时，且系统设置了min_free_kbytes的情况下，就会出现available的值小于free的值的现象。

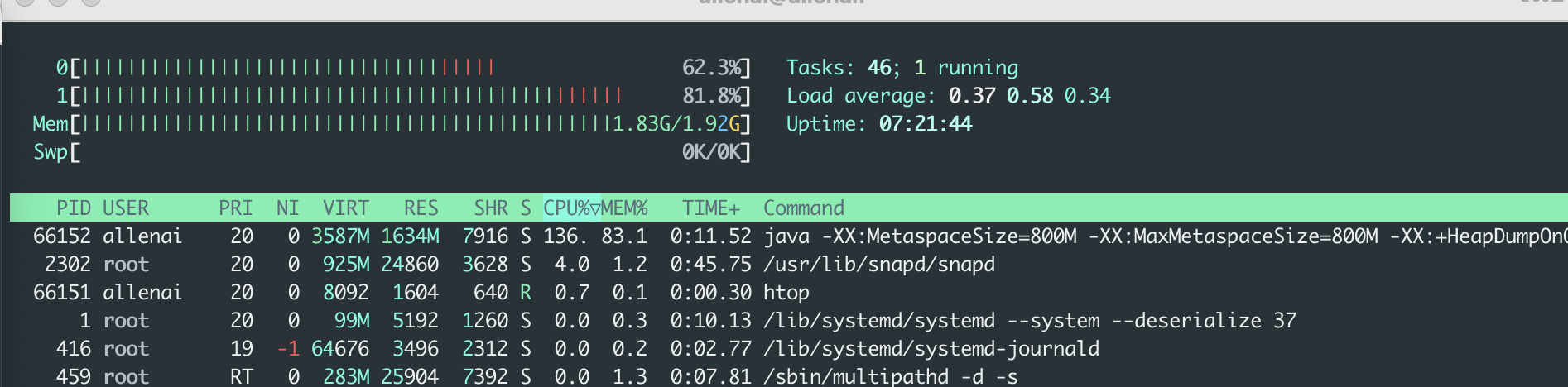

接着我们使用htop命令观察进程内存使用情况，通过输出结果可以发现Java服务的CPU和内存使用率最大。

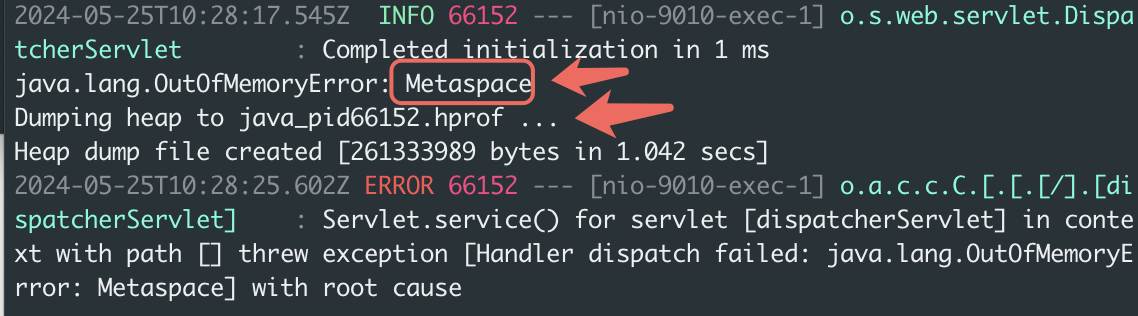

回到Java服务的日志，发现已经出现了OutOfMemoryError: Metaspace的报错，且dump出了案发现场的内存映像文件。
将内存映像文件导入MAT进行分析，得到如下的report：

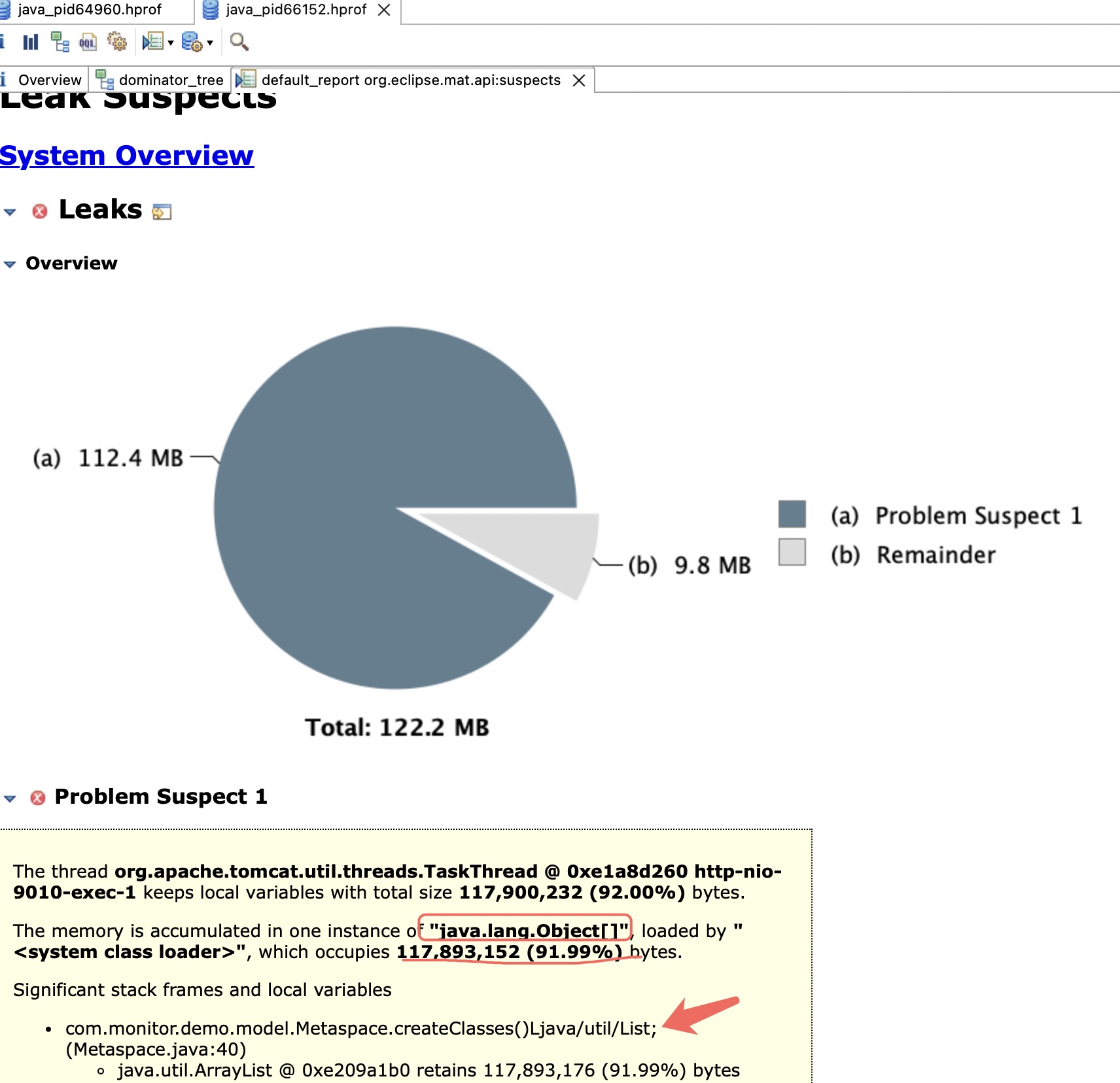

在Leak Suspect界面，可以看到Suspect中指出91%的内存都被Object[]占用，且主要的内存消耗来源于createClass()方法调用以及ArrayList对象。
最后进入dominator_tree界面，发现内存占用最大的部分来自于承载Class的ArrayList。
通过以上输出结果，得知问题原因在于Metaspace的createClasses()方法调用，将大量的Class添加到了ArrayList中，导致OutOfMemoryError的发生。
