2.1 OneToMany mapping的owning side

对于OneToMany mapping的owning side确认，基本和OneToOne一致，唯一不同的是unidirectional OneToMany mapping，具体情况我们可以到源码中确认。

2.1.1 Bidrection OneToMany的owning side

在OneToMany的关系中，通常我们会将foreign key建在Many的一方，即owning side为Many的一方。

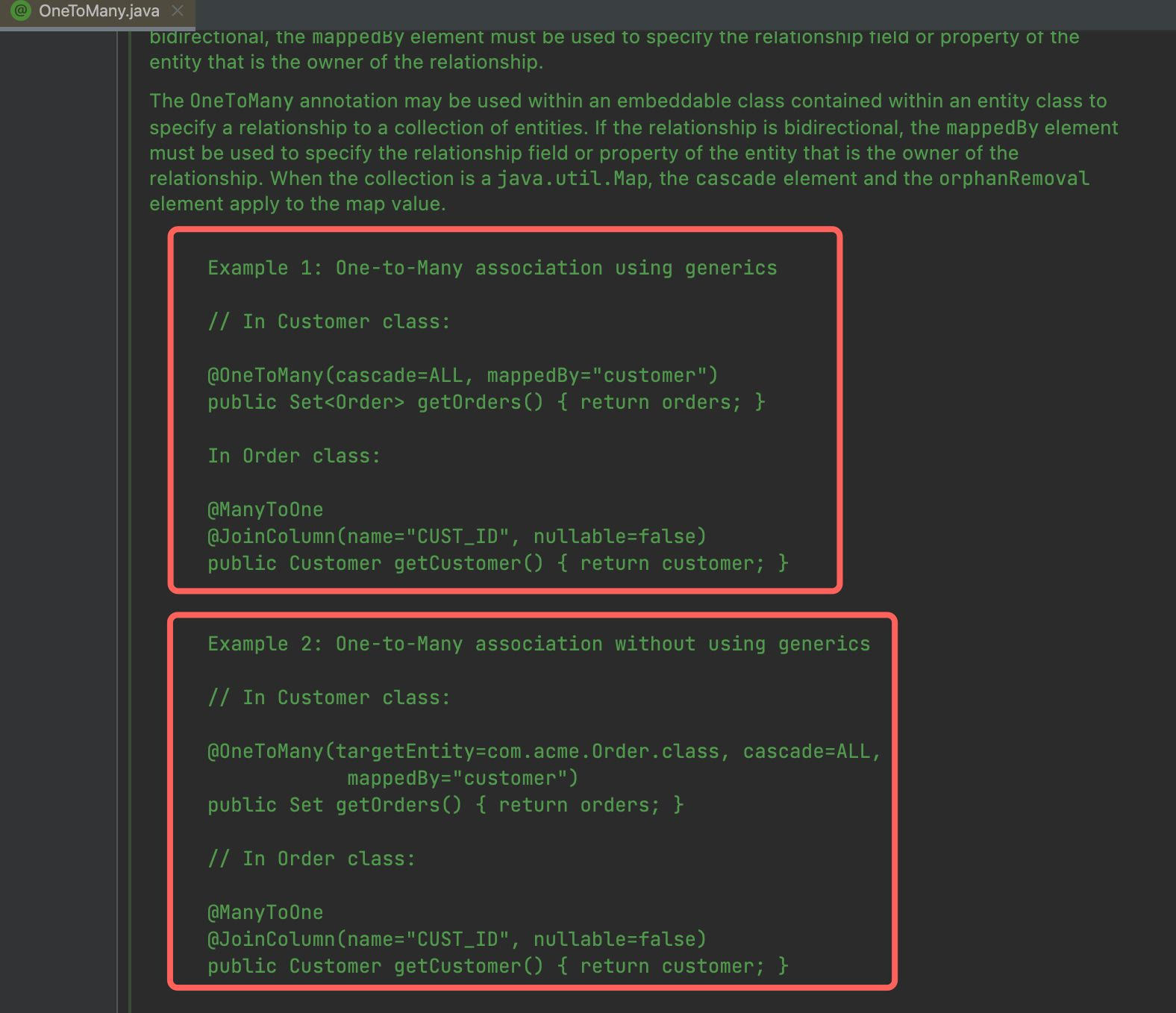

从上图中的描述也可以看出，在bidirectional OneToMany关联关系中，mappedBy标识出Customer为non-owning side，因此Order class为OneToMany关联关系的owning side。

2.1.2 Unidirection OneToMany的owning side

可能让大家困惑的应该是unidirectional OneToMany关联关系，为何foreign key建在Many的一方，但作为non-owning side的Customer class中没有mappedBy标识，而且还引用(使用)了@JoinColumn注解呢？

首先我们来解释一下为什么unidirectional OneToMany中没有mappedBy标识。

1
2
3
4
5
6
7
8
9
10
11
12
// from @OneToMany source code
public @interface OneToMany {
    ......

    /**
     * The field that owns the relationship. Required unless
     * the relationship is unidirectional.
     */
    String mappedBy() default "";

    ......
}

从源码解释中，可以看出mappedBy标识不需要在unidiretional OneToMany中显式使用。

接下来我们将解释为什么unidirectional OneToMany会在non-owning side的entity中引用@JoinColumn注解。

2.1.3 浅析@JoinColumn中的source entity和target entity

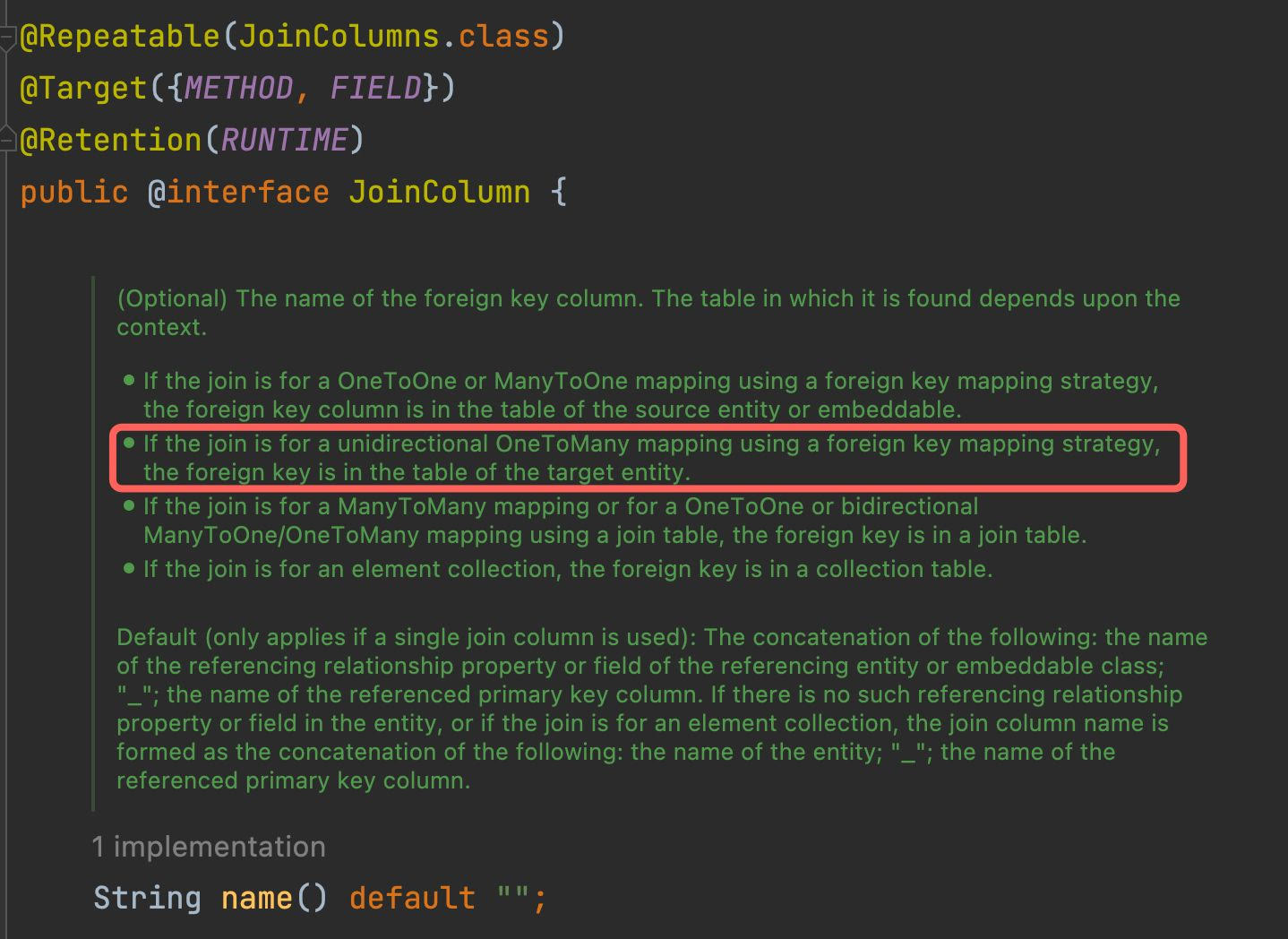

我们可以看一下@JoinColumn的源码解释

可以看到红色圈的部分，意味着如果是unidirectional OneToMany，那么foreign key应该在target entity中。

此处source entity和target entity又如何区分呢？

我们可以看到@JoinColumn源码解释中的第一段话：

If the join is for a OneToOne or ManyToOne mapping using a foreign key mapping strategy, the foreign key column is in the table of the source entity or embeddable.

这段话表明OneToOne和ManyToOne mapping中，foreign key会在source entity中，然后我们可以观察之前bidirectional OneToMany mapping的代码：

1
2
3
4
5
6
7
8
9
10
11
// In Customer class:

@OneToMany(cascade=ALL, mappedBy="customer")
public Set<Order> getOrders() { return orders; }

// In Order class:
// foreign key exist in order table

@ManyToOne
@JoinColumn(name="CUST_ID", nullable=false)
public Customer getCustomer() { return customer; }

可以看出foreign key存在于Order entity中，即Order entity为@JoinColumn的source entity。

那么也就意味着在ManyToOne mapping中引用(使用) @JoinColumn的entity为source entity(例子中的Order class)，而被@JoinColumn注解的Entity为target entity (例子中的Customer class)。

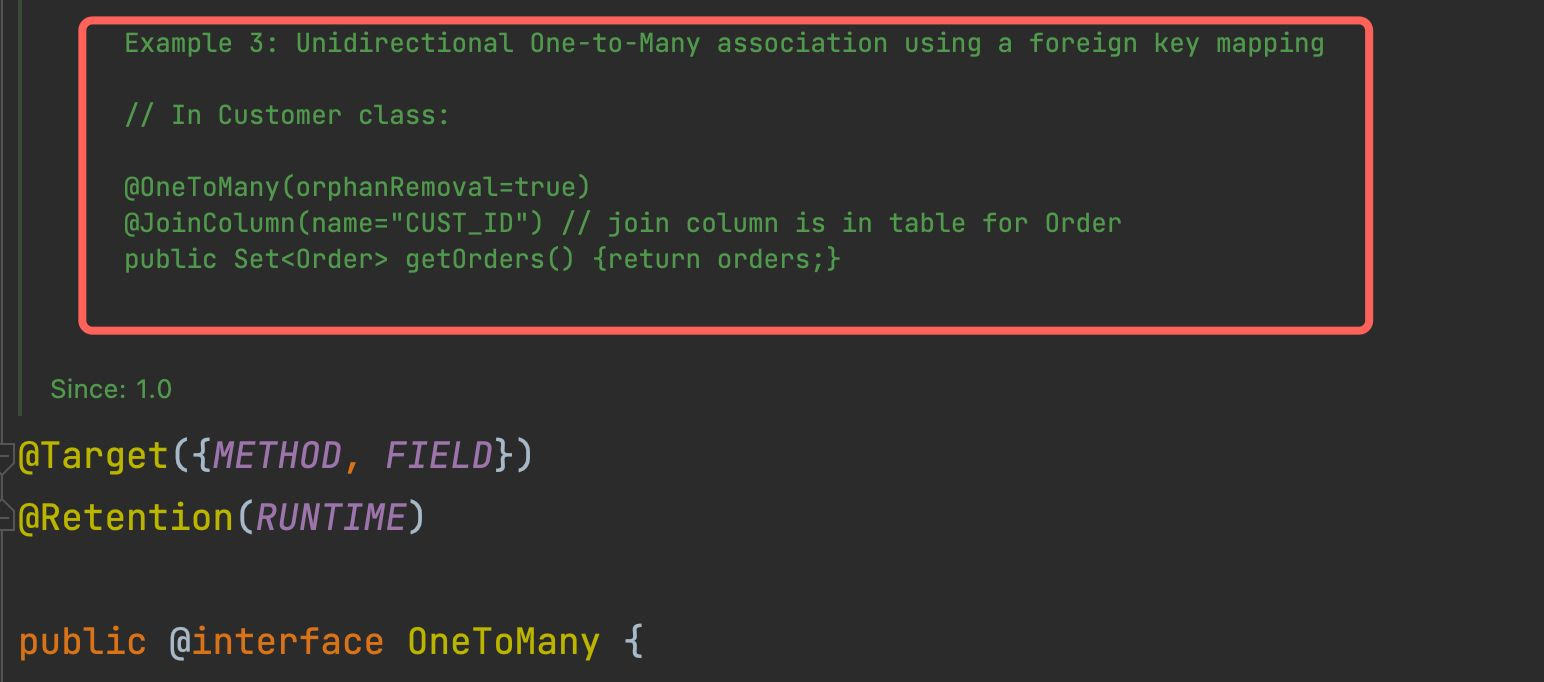

回到我们分析的unidirectional OneToMany的代码例子:

1
2
3
4
5
6
7
// Example 3: Unidirectional One-to-Many association using a foreign key mapping

// In Customer class:

@OneToMany(orphanRemoval=true)
@JoinColumn(name="CUST_ID") // join column is in table for Order
public Set<Order> getOrders() {return orders;}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// from @JoinColumn source code

public @interface JoinColumn {

    /**
     * (Optional) The name of the foreign key column.
     * The table in which it is found depends upon the
     * context.
     *
     * <li> If the join is for a unidirectional OneToMany mapping
     * using a foreign key mapping strategy, the foreign key is in the
     * table of the target entity.
     */
    String name() default "";

    /**
     * (Optional) The name of the column referenced by this foreign
     * key column.
     *
     * <li> When used with a unidirectional OneToMany foreign key
     * mapping, the referenced column is in the table of the source
     * entity.
     */
    String referencedColumnName() default "";
}

根据上述分析，对于unidirectional OneToMany，Customer class为non-owning side，foreign key存在于Order class 中。

那么Customer class为unidirectional OneToMany情况下@JoinColumn的source entity。

Order class为unidirectional OneToMany情况下@JoinColumn的target entity。

所以我们需要将@JoinColumn加在getOrders()方法上。

到此解释了unidirectional OneToMany中@JoinColumn如此设定的原因。

3. 总结

以上我们分析了OneToOne和OneToMany的owning side设定策略，对于ManyToMany，基本与前面分析的两种mapping一致。

在分析owning side的过程中，会发现源码中有些解释是较为模糊的，比如source entity, taraget entity。这个时候就需要我们动手写一些demo代码去验证，毕竟“实践是检验真理的唯一标准”。
